태양에서 가정까지, 전기는 어떻게 이동할까?
“태양광 모듈이 햇빛을 받으면 전기가 만들어진다”는 말은 이제 낯설지 않은 이야기입니다. 하지만 이렇게 생성된 전기가 실제로 어디로 이동해서, 어떤 방식으로 가정이나 산업 현장에서 사용되는지까지 정확히 알고 있는 사람은 많지 않습니다. 태양광 발전 시스템은 단순히 전기를 만들어내는 데서 끝나지 않고, 그 전기를 변환하고, 분배하고, 때로는 저장까지 해야 비로소 일상에서 사용할 수 있는 형태로 제공됩니다.
특히 태양광 발전은 직류(DC) 전기를 생산하는 반면, 우리가 일상적으로 사용하는 전기는 대부분 교류(AC)입니다. 이 둘 사이의 차이를 해결하기 위한 인버터의 역할, 그리고 생산된 전기가 전력망을 통해 이동하는 구조, 에너지저장장치(ESS)를 통한 저장 방식까지, 다양한 기술이 유기적으로 연결되어야 태양광 발전이 ‘실제로 쓰이는 전기’가 됩니다.
이 글에서는 태양광 패널에서 시작된 전기가 어떤 흐름을 따라 이동하고, 어떻게 우리의 조명, 가전제품, 공장 설비까지 도달하는지 그 구조를 단계별로 쉽고 명확하게 설명해 드리겠습니다.
.
왜 태양광 발전의 전기 흐름을 이해해야 할까?
태양광 발전 시스템을 제대로 이해하기 위해서는, 태양의 빛이 전기로 바뀌는 단순한 과정만 알고 있어서는 부족합니다. 중요한 것은 그 전기가 어떤 경로를 통해 이동하고, 어떻게 우리의 일상에 사용 가능한 전기로 변화되는지를 아는 것입니다.
태양광 시스템은 태양빛을 전기로 변환하는 모듈에서 시작하여, 전력의 형태를 바꾸는 인버터, 전기를 분배하고 제어하는 배전반, 그리고 필요에 따라 전력을 저장하는 장치(ESS)까지 다양한 구성 요소로 이루어져 있습니다. 이 모든 요소들이 하나의 유기적인 흐름으로 연결되어야만, 태양광 발전이 실제로 가정이나 산업 현장에서 효율적으로 활용될 수 있습니다.
즉, 태양광 발전은 단순히 전기를 만드는 기술이 아니라, 전력을 만들어서, 변환하고, 분배하고, 때로는 저장해 최종적으로 사용하는 곳까지 안정적으로 전달하는 복합적인 시스템이라고 할 수 있습니다. 이러한 흐름을 하나씩 짚어보면, 태양광의 진짜 가치와 기술적 구조가 더욱 선명하게 이해될 것입니다.

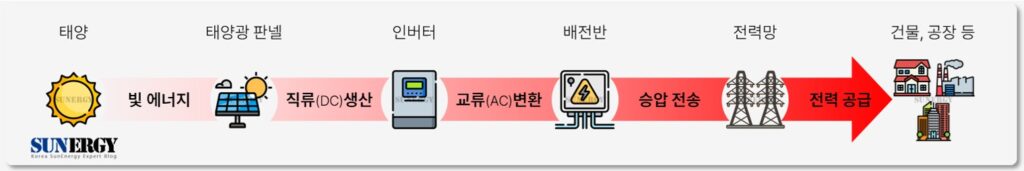

태양빛이 전기가 되기까지: 태양광 발전의 흐름
태양광 발전은 태양빛을 받아 전기를 생산하는 기술입니다. 그 출발점은 바로 태양광 모듈입니다. 모듈은 햇빛을 받아 직류(DC) 전기를 만들어내는데, 우리가 일상에서 사용하는 대부분의 전기는 교류(AC) 형식이기 때문에 이 전기는 바로 사용할 수 없습니다.
이 직류 전기는 인버터(Inverter) 를 통해 교류 전기로 변환됩니다. 변환된 전기는 배전반으로 전달되어 전압 조정과 보호 장치를 거친 후, 사용처에 맞게 안정적으로 분배됩니다. 이후에는 변압기를 통해 전압을 승압시켜 한전 전력망에 연결되고, 최종적으로는 가정, 건물, 공장 등에서 조명·가전제품·냉난방 등에 사용됩니다.
즉, 태양에서 출발한 에너지는 패널, 인버터, 배전반, 변압기, 전력망이라는 일련의 단계를 통해 비로소 우리의 일상에 도달하게 되는 것입니다.

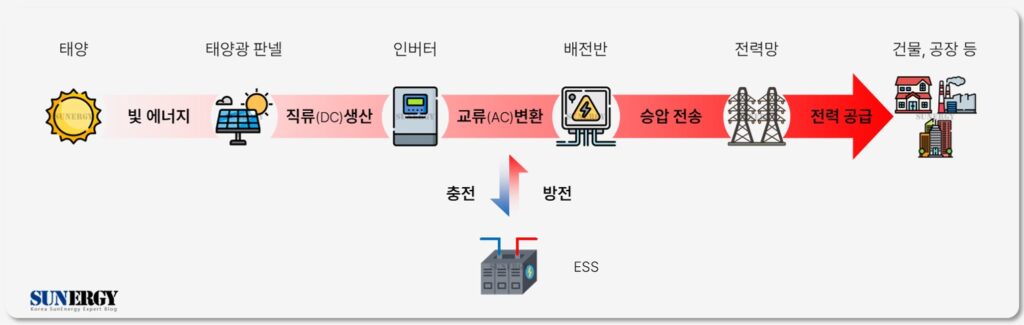

에너지를 저장하고 다시 쓰는 기술: ESS의 역할
태양광 발전은 날씨나 시간에 따라 전력 생산량이 변동됩니다. 예를 들어 낮에 생산한 전기를 밤에는 사용할 수 없습니다. 이때 필요한 것이 바로 에너지저장장치(ESS, Energy Storage System) 입니다.
ESS는 낮 동안 남는 전기를 저장해두었다가, 밤이나 흐린 날처럼 발전이 어려운 시간대에 다시 전기를 공급하는 역할을 합니다. 이렇게 저장된 전력은 필요할 때 꺼내 쓸 수 있어 공급 안정성이 높아지고, 전체 시스템의 운영 효율성도 개선됩니다.
또한 ESS는 전력망과의 연계성을 고려한 스마트한 에너지 운영을 가능하게 하며, 태양광 발전의 출력 변동성 문제를 완화하는 중요한 솔루션으로 떠오르고 있습니다.
이처럼 태양광 발전은 단순히 햇빛만으로 작동하는 것이 아니라, 여러 단계의 전력 변환과 분배 시스템, 그리고 저장 기술이 조화롭게 작동하여야 비로소 완성됩니다. 아래에서 이러한 흐름을 ‘태양광 계통도’를 통해 더욱 자세히 설명드리겠습니다.
.
태양에서 태양광 모듈까지: 빛을 전기로 바꾸는 첫 출발

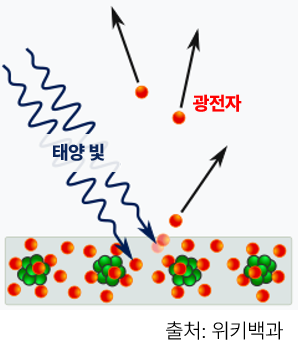

태양광 발전의 시작점은 태양빛을 받는 태양광 모듈입니다. 모듈을 구성하는 태양전지 셀은 실리콘과 같은 반도체로 만들어지며, 이 재료가 태양빛의 광자를 받으면 내부 전자가 활성화되어 이동하게 됩니다. 이 현상을 광전 효과라고 부르며, 이를 통해 생성되는 전기가 바로 직류(DC) 전류입니다.

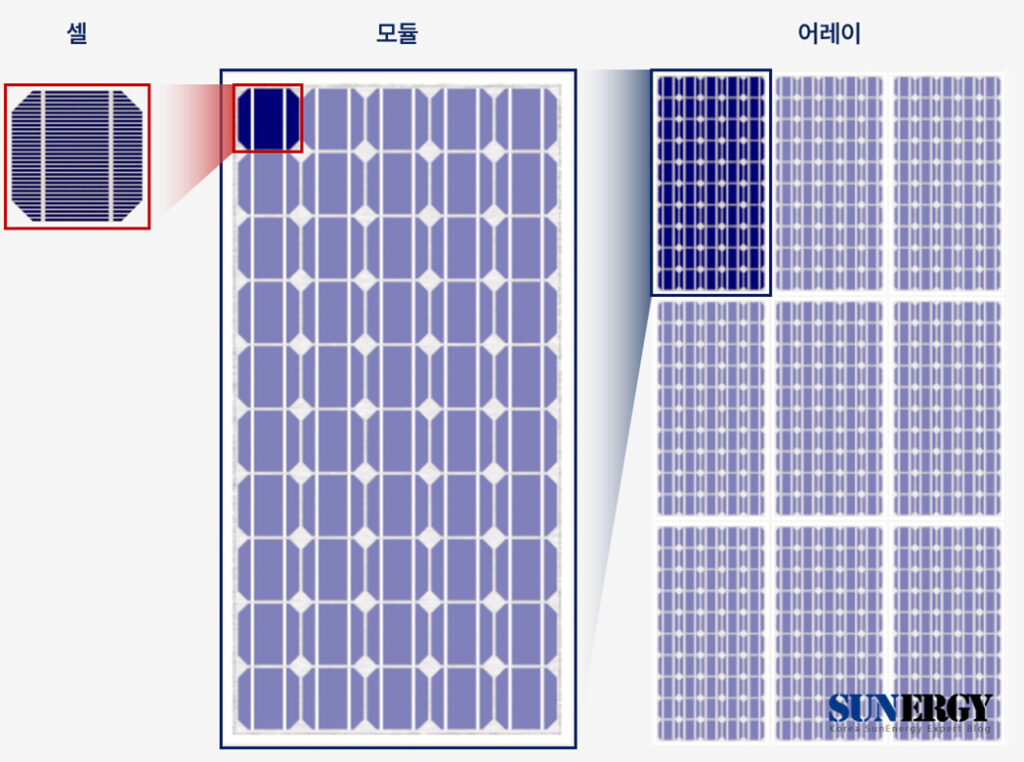

- 태양전지 셀 → 모듈 → 스트링 → 어레이로 구성된 구조는 전기를 효율적으로 생성하도록 최적화되어 있습니다.
- 다양한 소재와 기술을 활용한 셀 설계로 발전 효율을 점점 높이고 있으며, 단결정다결정·박막형 등 다양한 타입이 있습니다.
태양광 모듈에서 인버터까지: 직류(DC)를 교류(AC)로 변환
우리가 사용하는 대부분의 전자제품은 교류(AC) 전기를 필요로 합니다. 하지만 태양광 패널이 생산하는 전기는 직류(DC)이기 때문에, 인버터를 통해 이를 교류로 변환해야 합니다.
인버터의 변환 기능은 세 가지 이유에서 매우 중요합니다:
- 가정 및 산업기기 호환성: 대부분의 가전산업 기기는 교류 전력 기반으로 동작합니다.
- 장거리 전송 효율성: 교류 전력은 전압을 쉽게 조정할 수 있어 전송 손실을 줄일 수 있습니다.
- 전력망 연계 필요성: 현재 전력망 시스템은 모두 교류 기반으로 구성되어 있어, 계통 연계를 위해서는 교류 변환이 필수입니다.
인버터에서 배전반까지: 전압 조정 및 분배
인버터에서 교류로 변환된 전력은 배전반(수배전반)을 통해 관리됩니다. 이곳에서는 전압을 조정(승압)하고, 과전류나 누전 등을 방지하기 위한 안전장치들이 함께 구성됩니다.
- 태양광 발전소에서 일반적으로 발생하는 전압은 약 380V입니다.
- 그러나 장거리 전송을 위해9kV(22,900V)까지 승압한 후 한전 배전망과 연결합니다.
이 과정을 통해 전력 손실을 최소화하고, 다양한 부하에 안전하게 전기를 공급할 수 있는 조건이 갖춰집니다.
배전반에서 전력망까지: 한전 계통 연계와 전기 공급
배전반을 통해 승압된 전력은 한전 전력망에 연계되어 전국 곳곳으로 분배됩니다. 그리고 각 지역에 있는 변압기를 통해 다시 220V 또는 380V로 감압되어, 최종적으로 가정·상가·공장 등 실제 사용처에 도달하게 됩니다.
- 이 전력은 조명, 냉난방, 기계 설비 등 다양한 분야에서 바로 사용될 수 있습니다.
- 전력 품질의 안정성과 공급 신뢰성도 이 단계에서 확보됩니다.
마무리: 태양빛이 전기가 되는 여정
이처럼 태양에서 시작된 에너지는 여러 장치를 거쳐 최종적으로 우리의 삶 속으로 들어옵니다. 태양광 발전 시스템은 단순한 발전 설비가 아니라, 전기 생산 → 변환 → 조정 → 분배 → 저장이라는 복합적인 흐름으로 구성됩니다. 이 흐름을 이해하면, 태양광 에너지가 왜 ‘미래를 바꿀 에너지’로 불리는지 자연스럽게 체감할 수 있을 것입니다.
.
