태양광 발전 시스템에서 인버터는 단순한 전력 변환기가 아닙니다. 현대 인버터는 전력망의 품질을 유지하고 설비의 안전을 지키는 스마트 보호장치로 진화하고 있으며, 특히 전력계통과 직접 연계되는 환경에서는 고도의 보호 기능이 필수입니다.
이 글에서는 태양광 인버터가 지녀야 할 핵심 보호 기능들을 집중적으로 다루며, 시스템의 안정성과 지속가능성을 높이기 위한 기술적 이해를 돕고자 합니다.
계통 연계 보호, 자동 전압 조정, 직류 누설 감지는 모두 인버터의 필수 안전 기능입니다. 각각의 기능은 고장 예방, 법적 기준 충족, 전력 품질 개선이라는 명확한 역할을 가지고 있으며, 실제 설치·운영 단계에서 중요한 판단 요소가 됩니다.
태양광 인버터를 선정하거나 설계를 검토할 때, 단순한 용량·효율만큼이나 보호 기능의 유무와 성능이 매우 중요한 기준이 됩니다. 지금부터 각 기능의 역할과 작동 원리를 자세히 알아보겠습니다.
.
핵심내용 요약
계통 연계 보호 기능은 외부 전력망의 전압주파수 이상을 감지해 인버터 출력을 차단함으로써, 전력 시스템의 안전과 품질을 지키는 핵심 기술입니다.
자동 전압 조정(Volt-Watt, Volt-Var) 기능은 전압 급등을 막기 위해 인버터가 전력을 능동적으로 조절하는 스마트 제어 기능으로, 역송 전력에 의한 계통 불안정을 예방합니다.
직류 검출 기능(DC 누설 감지)은 인버터 출력에 포함된 미세한 DC 전류를 실시간 감시하여 전력망과 변압기, 보호 장치의 손상을 방지하는 필수 안전장치입니다.
.
계통 연계 보호 기능: 태양광 인버터가 지키는 전력망의 안전
태양광 발전 시스템은 단순히 전기를 만드는 장비가 아닙니다. 발전한 전기를 가정이나 사업장의 내부 전기계통, 그리고 한전이 운영하는 외부 전력망(계통, grid)과 연계하여 함께 사용하게 됩니다.
이때 태양광 인버터는 단순히 ‘전력을 변환하는 장치’를 넘어서, 전력 품질과 시스템 안정성을 감시하고 보호하는 중요한 장치로 작동하게 됩니다. 특히, 외부 전력망에서 발생할 수 있는 다양한 이상 상황에 대응하기 위해 ‘계통 연계 보호 기능’이 반드시 탑재되어야 합니다.
전력망 이상 상황이란 무엇일까?
전력망은 정해진 범위 안에서 안정적으로 전압과 주파수를 유지해야 합니다. 하지만 간혹 아래와 같은 상황이 발생할 수 있습니다:
과전압(Over Voltage, OVR): 전압이 비정상적으로 높아지는 현상 (예: 220V가 아닌 250V 이상으로 급상승)
저전압(Under Voltage, UVR): 전압이 기준치보다 너무 낮아지는 경우 (예: 전압이 180V 이하로 떨어짐)
과주파수(Over Frequency, OFR): 주파수가 기준인 60Hz보다 과도하게 높아짐
저주파수(Under Frequency, UFR): 주파수가 지나치게 낮아지는 현상
.
이러한 전압과 주파수의 급변은 가전제품·설비·인버터 등에 손상을 입힐 수 있고, 심할 경우 화재나 시스템 고장으로 이어질 수 있습니다.
인버터의 보호 기능: 이상 감지 → 출력 차단
태양광 인버터는 이러한 위험을 사전에 감지하고 차단하는 기능을 갖추고 있습니다. 이를 통칭해 계통 연계 보호 기능(Grid Protection Functions)이라고 부릅니다.
인버터 내부에는 전력 감시 장치가 항상 작동하고 있으며, 아래와 같은 절차로 위험에 대응합니다:
전압·주파수를 실시간 측정: 인버터는 항상 외부 계통의 전압과 주파수를 모니터링하고 있습니다.
허용 범위 초과 시 즉시 차단: 만약 전압이 너무 높거나 낮아지거나, 주파수가 60Hz에서 크게 벗어나는 등 이상이 감지되면 즉시 인버터 출력을 멈추고 계통과의 연결을 차단합니다.
설비 보호 및 문제 확산 차단: 이를 통해 인버터 자체의 고장, 가정 내 전기기기의 손상, 전력망 내 추가 사고를 미연에 방지할 수 있습니다.
.
인버터 안의 보호 계전기: 작은 센서가 만드는 큰 안전
계통 연계 보호 기능은 인버터 내부에 설치된 ‘보호 계전기(Protection Relay)’라는 전기 장치들로 구현됩니다.
이 장치들은 전압계, 주파수계처럼 실시간 측정 기능을 수행합니다.
조건이 벗어나면 ‘트립(Trip)’ 명령을 내려 전력을 차단합니다.
마치 자동 브레이크 시스템처럼 사고를 예방하는 장치인 셈이죠.
.
이러한 보호 계전기는 사람이 개입하지 않아도 자동으로 작동하며, 매우 짧은 시간(보통 0.1~0.5초) 안에 전력 공급을 차단할 수 있습니다.
왜 이런 보호 기능이 중요한가?
가정 및 건물 내부 기기의 안정성 확보: 전압이 너무 높거나 낮으면 가전제품이 망가질 수 있습니다. 보호 기능이 이를 차단해줍니다.
태양광 인버터 자체의 수명 연장: 비정상 상태에서 작동을 계속하면 인버터 내부 부품이 손상될 수 있는데, 보호 기능은 이를 방지합니다.
전력망(한전)의 품질과 안정성 유지: 이상 전압·주파수가 계통 전체로 퍼지는 것을 방지해, 전국 전력망의 연쇄적인 사고를 막을 수 있습니다.
.
국내 전력 연계 기준에서도 필수 요구
한전과 한국전기안전공사 등은 태양광 시스템이 계통에 연계되기 위해 반드시 계통 연계 보호 기능을 갖추도록 규정하고 있습니다.
인버터가 보호 기능 없이 설치될 경우 계통 연계 승인 불가
정해진 보호 설정값(과전압 기준, 저전압 기준 등)을 만족해야 함
시험기관을 통한 검증이 필요함
.
따라서 인버터를 선택할 때는 단순한 용량이나 가격만이 아니라, ‘계통 보호 기능이 인증되었는지’를 반드시 확인해야 합니다.
인버터는 발전 장치이자 보호 장치다
태양광 인버터는 단순히 DC(직류)를 AC(교류)로 바꾸는 장치가 아닙니다. 발전과 동시에 전력 품질을 감시하고, 문제 발생 시 이를 막아주는 전력 시스템의 ‘감시자’ 역할을 수행합니다.
과전압, 저전압, 주파수 이탈 등의 위험에 자동으로 대응하는 계통 연계 보호 기능은, 현대 태양광 시스템에서 없어서는 안 될 안전 기술입니다.
결국 인버터는 전기를 생산하는 ‘발전기’이자, 전력망을 지키는 ‘보호 장치’로서의 역할을 동시에 수행하고 있는 것입니다.
.
자동 전압 조정 기능(Volt-Watt, Volt-Var): 태양광 인버터의 스마트한 전압 안정 기술
태양광 발전이 활성화되면서 가정과 사업장에서 자체 생산한 전기를 소비하고, 남는 전력은 한전 등 전력회사에 ‘역송’하는 일이 흔해졌습니다. 이처럼 태양광 발전설비가 대규모로 보급되면서, 배전선로의 전압이 상승하는 문제가 종종 발생하고 있습니다.
이 문제를 해결하고, 전력계통의 품질을 지키기 위해 인버터에는 ‘자동 전압 조정 기능’이 도입되었습니다. 대표적인 기능이 바로 Volt-Watt 기능과 Volt-Var 기능입니다.
왜 전압 상승이 문제인가?
전기 시스템에서 전압은 일정한 범위를 벗어나면 기기 고장이나 과열 등 심각한 문제를 일으킬 수 있습니다. 태양광 발전이 활발한 지역에서는 특히 한낮에 발전량이 급증하면서 전기가 역송(逆送, Reverse Power Flow)되고, 이로 인해 배전망 전압이 상승하는 현상이 자주 발생합니다.
정상적인 전압 범위(예: 220V±10%)를 초과하면 → 가전제품 오작동, 누전, 화재 등의 위험
전압이 높아져도 태양광 인버터가 계속 전력을 공급한다면 → 전력 품질 악화 및 안전사고 발생
.
이를 해결하기 위해 인버터가 전압 상태를 실시간으로 감지하고 자동으로 출력을 조정하는 스마트 제어 기능이 필요하게 된 것입니다.
Volt-Watt 기능: 유효전력 자동 조정
Volt-Watt 기능은 계통 전압이 상승하면 인버터가 전력 출력을 자동으로 줄이는 기능입니다.
‘Volt’는 전압, ‘Watt’는 실제 사용하는 유효전력(실제 기기가 사용하는 에너지)을 의미합니다.
즉, 전압이 일정 기준(예: 230V)를 초과하면, 인버터가 생산하는 전력을 살짝 줄여 전압 상승을 완화합니다.
이 방식은 인버터가 전압에 민감하게 반응하여 ‘전력을 덜 공급함으로써’ 전압을 안정화시키는 방식입니다.
.
예시) 한낮에 전압이 240V 이상으로 상승하는 상황 → 인버터가 출력을 줄여 235V 수준으로 조정 → 배전망 안정화
이 기능은 단순히 출력량을 줄이는 것이 아니라, 전압 유지와 에너지 품질을 위한 ‘정밀 제어 시스템’입니다.
Volt-Var 기능: 무효전력으로 전압 안정화
Volt-Var 기능은 전압에 따라 ‘무효전력(Var)’을 자동으로 공급하거나 흡수해 계통 전압을 조절하는 기능입니다.
여기서 ‘Var’은 무효전력(reactive power)으로, 에너지를 직접 소비하지는 않지만 전압 유지를 위해 필요한 성분입니다.
인버터는 무효전력을 공급하거나 흡수함으로써 전력망의 전압을 정밀하게 제어할 수 있습니다.
Volt-Var 제어 방식
① 전압이 높을 때 → 무효전력을 흡수해 전압을 낮춤
② 전압이 낮을 때 → 무효전력을 공급해 전압을 높임
.
이 기능은 역률 조정과 전압 안정화 모두에 효과적이며, 특히 전력회사 입장에서는 계통 전체의 전력 품질을 유지하는 데 핵심적인 역할을 합니다.

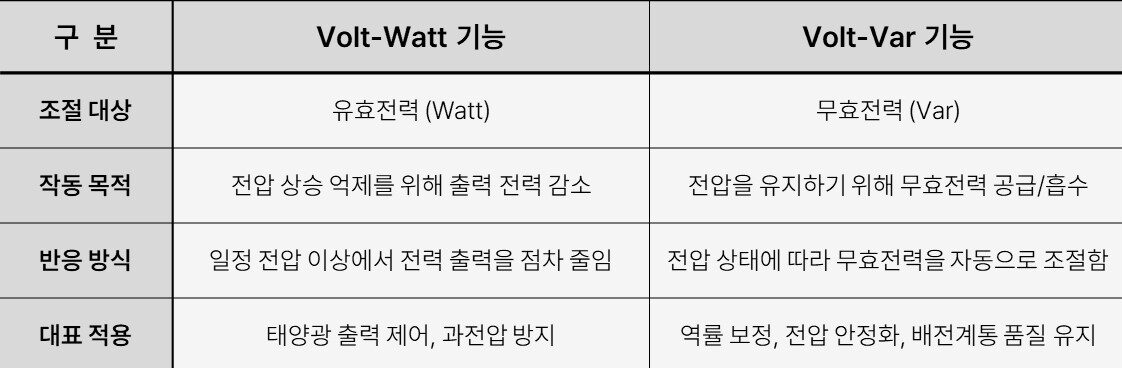

Volt-Watt & Volt-Var의 차이점 요약
.
직류 검출 기능(DC 누설 감지): 인버터의 보이지 않는 안전망
태양광 발전 시스템의 핵심 장치인 인버터는 직류(DC) 전기를 교류(AC) 전기로 변환하는 중요한 역할을 합니다. 하지만 이 변환 과정이 항상 완벽할 수는 없으며, 특히 직류 성분이 출력단에 일부 남아 전력망으로 흘러 들어가는 ‘DC 누설’이 발생할 가능성이 있습니다.
이러한 DC 누설은 눈에 보이지 않지만, 전력 시스템의 안전성과 품질에 심각한 영향을 줄 수 있는 문제입니다. 이 때문에 현대의 태양광 인버터에는 ‘직류 검출 기능(DC 누설 감지)’이 반드시 탑재되어야 합니다.
DC 누설 전류란 무엇인가?
태양광 모듈은 직류(DC) 전기를 생성합니다. 이 전기를 우리가 사용하는 교류(AC)로 바꿔주는 장치가 바로 인버터인데, 이 과정은 고속 스위칭을 이용한 전력 전자 기술에 기반합니다.
그런데 이 스위칭 변환 과정에서 설계나 회로 상태에 따라 직류 성분이 완전히 제거되지 못하고, 소량이 출력 신호에 섞여 나오는 현상이 생길 수 있습니다. 이것이 바로 DC 누설 전류(DC leakage current)입니다.
왜 DC 누설이 위험할까?
직류 성분은 교류 회로에 원래 없어야 할 전류입니다. 이 미세한 직류 성분이 배전망으로 흘러가면 아래와 같은 다양한 문제가 발생할 수 있습니다:
변압기 동작 이상: 교류를 기준으로 설계된 변압기에서 직류가 흐르면 코어가 포화되어 정상 작동이 어려워지고, 열이 발생하거나 출력 왜곡이 발생할 수 있습니다.
차단기 및 보호 계전기 오작동: 일부 보호장치는 교류 파형에만 반응하는데, 직류가 포함되면 고장이 발생하거나 감지 오류가 생길 수 있습니다.
전력 품질 저하 및 기기 손상: 직류 성분은 다른 민감한 전자기기나 제어 장비에 영향을 줄 수 있으며, 장기적으로는 누전, 과열, 기기 수명 단축 등으로 이어질 수 있습니다.
전력망 전체에 악영향 전파: 개별 설비에서 발생한 직류가 계통 전체에 퍼질 경우, 한전 배전망의 전압 품질이나 주파수 안정성에까지 영향을 줄 수 있습니다.
.
왜 최근 인버터에서 더 중요해졌나?
과거의 인버터는 대부분 절연 변압기(transformer)를 내장하고 있었습니다. 이 변압기가 자연스럽게 직류 성분을 차단하는 효과가 있어 DC 누설에 대한 문제가 상대적으로 적었습니다.
하지만 최근에는:
고효율화, 경량화, 저비용화를 이유로
무변압기형(Transformer-less) 인버터가 대세가 되면서
→ 전기적으로 절연이 완벽하지 않아 DC 누설의 위험성이 증가하고 있습니다.
.
이로 인해 전자적으로 직류 감지 기능을 강화하는 기술이 필수 요소로 떠오르게 된 것입니다.
직류 검출 기능의 동작 원리
직류 검출 기능은 인버터 출력단에 미세한 직류 전류가 포함되어 있는지를 실시간으로 감시하며, 그 수치가 기준치를 넘으면 아래와 같은 방식으로 작동합니다:
모니터링: 전류 센서를 통해 출력 전류에 DC 성분이 포함되어 있는지를 지속적으로 측정합니다.
경보 및 기록: 누설 수치가 임계치에 도달하면 사용자에게 경고 알림을 보내고, 로그를 저장하여 기록을 남깁니다.
자동 정지 및 차단: 누설이 지속되거나 급격히 증가할 경우, 인버터는 출력 회로를 자동으로 차단하고 발전을 중단합니다. 이는 설비 손상과 2차 사고를 방지하기 위한 자율 보호 기능입니다.
.
국제 및 국내 기준: DC 누설 제한
국제 표준(예: IEC 62109, UL 1741) 및 국내 인증 기준에서도 인버터 출력의 DC 성분은 정격 전류의 극히 일부(보통 0.5% 이내)로 제한됩니다.
예: 5kW 인버터의 경우, 누설 DC 전류는 약 50mA 이내로 관리되어야 함
정해진 한도를 초과하면 인버터는 자동으로 정지하거나 경보를 울려야 하며, 제조 시 인증기관의 시험을 거쳐 이 기능을 검증받아야 합니다.
.
눈에 보이지 않는 직류 전류, 스마트하게 감시해야 한다.
DC 누설은 발생 빈도는 낮지만, 한번 발생하면 전력망과 설비에 치명적인 영향을 줄 수 있는 ‘보이지 않는 위협’입니다.
따라서 태양광 인버터는 단순히 전력을 변환하는 장치가 아니라, 출력 품질을 감시하고 계통을 보호하는 역할까지 수행하는 ‘스마트 보호 장치’가 되어야 합니다.
직류 검출 기능은 그 핵심 역할을 수행하는 필수 안전 기술이며, 인버터 선택 시 반드시 확인해야 할 기능입니다. 전문가가 아니라도, 이 기능의 중요성만큼은 꼭 기억해두셔야 합니다.
