태양광 발전 시스템의 성능을 정확하게 분석하려면 사용할 태양광 모듈의 상세한 전기적 특성과 물리적 사양을 등록하는 과정이 필수적입니다. PVsyst에서는 데이터베이스에 등록된 기본 모듈을 활용할 수도 있지만, 프로젝트에서 특정 제조사의 최신 모듈을 사용할 경우, 새로운 모듈을 직접 등록해야 보다 정밀한 시뮬레이션이 가능합니다.
이번 글에서는 PVsyst에서 태양광 모듈을 등록하는 방법을 단계별로 설명하겠습니다.
정확한 모듈 데이터 입력은 시뮬레이션의 신뢰도를 높이고, 실제 발전량과의 오차를 최소화하는 핵심 과정입니다. 지금부터 태양광 시스템의 성능을 극대화하는 모듈 등록 방법을 살펴보겠습니다.
.
핵심내용 요약
프로젝트를 시작하기 전에 사용될 기자재를 먼저 등록해야 합니다. 이는 프로젝트 검토에 중요한 단계입니다.
기자재 중 모듈을 등록할 때는 필요한 정보와 자료를 확인하고, 적절한 절차에 따라 정확히 등록해야 합니다.
제조사에게 .PAN 자료를 제공 받아 간편하게 모듈을 등록할 수 있습니다.
.
PV 모듈 열기

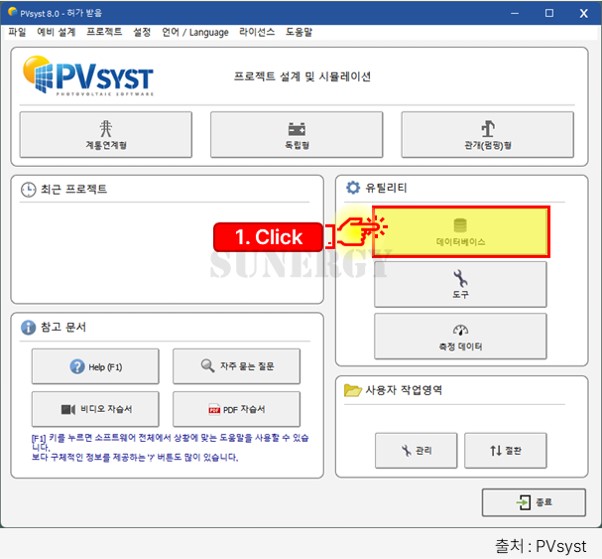

1단계: 데이터베이스[Databases] 메뉴 열기
PVsyst 메인 화면에서 데이터베이스[Databases] 버튼을 클릭(1.Click) 합니다.
.

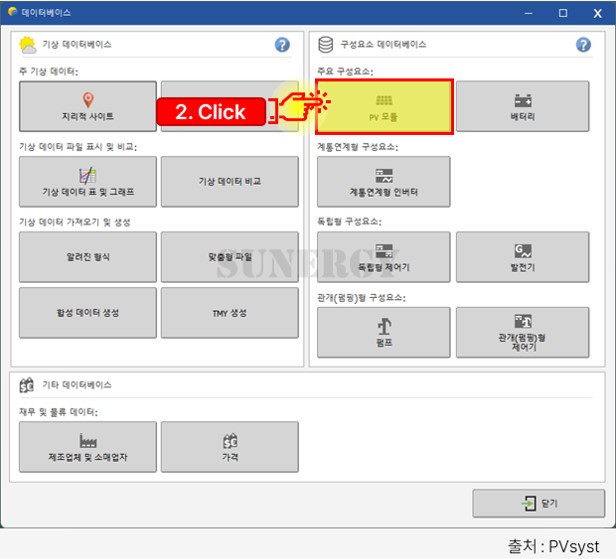

2단계: PV모듈 메뉴 선택
데이터베이스[Databases] 창이 열리면, PV모듈[PV modules] 옵션을 클릭(2.Click) 합니다.
.
PV 모듈 신규 등록

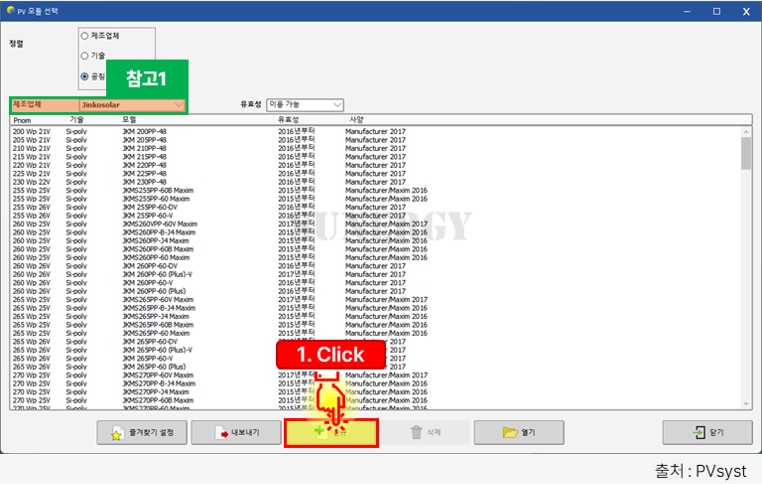

제조업체[Manufacturer] 리스트 확인
제조업체[Manufacturer] 리스트(참고1)를 통해 기존 데이터베이스[Databases]에 있는 모듈을 확인합니다.
만약 원하는 모듈이 없다면 신규[New] 버튼을 클릭(1.Click)하여 새로운 모듈을 등록합니다.
.

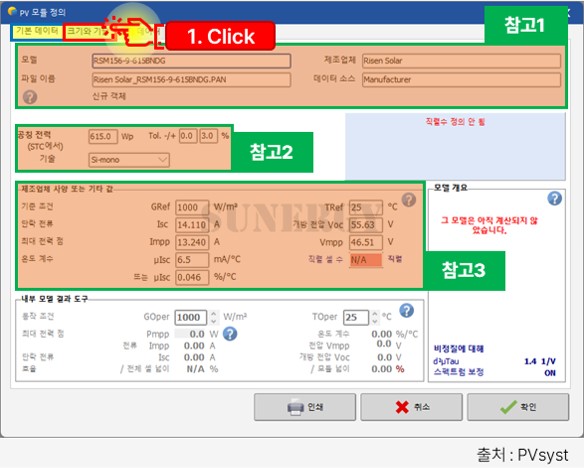

PV 모듈 기본 데이터 입력
PVsyst에서 새로운 PV 모듈을 등록하기 위해 기본 데이터[Basic data]를 입력하는 방법과 필수 사항은 다음과 같습니다.
(참고1)기본 정보 입력
모델[Model]: 카탈로그나 제조사에서 제공하는 모델명을 입력합니다.
제조업체[Manufacturer]: 제조업체명을 입력합니다. PVsyst에 이미 등록된 제조업체명이 있다면 그대로 사용합니다.
파일 이름[File name]: 제조업체[Manufacturer]_모델[Model].PAN 형식으로 입력합니다.
데이터 소스[Data source]: 제조업체[Manufacturer]와 같이 명확한 출처를 입력합니다.
.
(참고2)공칭 전력 및 기술 정보
공칭 전력[Nominal Power]: 모듈의 최대 출력 용량을 입력합니다.
오차 범위[Tolerance]: 카탈로그나 모듈의 정보에 있는 오차 범위를 입력합니다.
기술[Technology]: 제조사의 기술 유형을 선택합니다.
1. Si-mono: 단결정 실리콘
2. Si-poly: 다결정 실리콘
3. CdTe, CIS, HIT, GaAs 등
.
(참고3)제조업체 사양 또는 기타 값
기준 조건[Reference conditions]
1. Gref[Global Reference]: 모듈의 기준 일사량, 일반적으로 1,000[W/㎡] 설정됩니다.
2. TRef[Temperature Reference]: 모듈의 기준 온도, 일반적으로 25[℃] 설정됩니다.
3. AM[Air Mass]: 대기질량 값으로, 일반적으로 1.5 설정됩니다.
전기적 특성
1. 단락전류[Short-circuit current, Isc]: 카탈로그나 모듈 정보에서 단락전류(Isc) 값을 입력합니다.
2. 개방전압[Open-circuit Voltage, Voc]: 카탈로그나 모듈 정보에서 개방전압(Voc) 값을 입력합니다.
3. 최대전력점 전류[Max Power Point Current, Impp]: 카탈로그나 모듈 정보에서 최대 출력 전류(Impp) 값을 입력합니다.
4. 최대전력점 전압[Max Power Point Voltage, Vmpp]: 카탈로그나 모듈 정보에서 최대 출력 전압(Vmpp) 값을 입력합니다.
온도 계수
1. 온도 계수[Temperature coefficient, 𝜇Isc]: 온도에 따른 전류 변화 계수를 입력합니다. 단위는 [mA/℃] 또는 [%/℃] 입니다.
2. 직렬 셀 수[Number of cells in series, Nb.cells]: 이 값은 크기와 기술[Sizes and Technology] 탭에서 입력하면, 기본 데이터[Basic data] 탭에 자동으로 적용됩니다.
.
모든 필수 데이터 정보를 입력한 후 크기와 기술[Sizes and Technology] 탭을 클릭(1.Click)하여 모듈의 물리적 특성 및 기술 정보를 입력합니다.
.
