핵심내용 요약
상세 결과에서는 연간 발전량, 설치 면적, 모듈 기술, 일사량 등 주요 설계 성능지표를 종합적으로 확인할 수 있습니다.
그래프와 표, 비용 분석 도구를 통해 월별 발전량 추이 및 연간 총 발전량을 직관적으로 파악할 수 있습니다.
수평면 및 경사면 일사량 비교, 시스템 출력, 에너지 단가 등 경제성과 기술적 적합성 판단이 가능합니다.
.
상세결과 입력

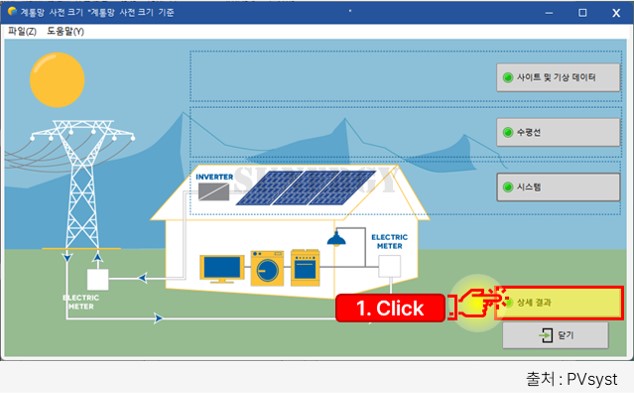

사이트 및 기상 데이터[Site and weather data], 수평선[Horizon], 시스템[System] 세 가지 정보가 모두 입력되고 오류가 없으면 상세결과[Detailed Results]를 클릭(1.Click)하여 예상 결과를 확인할 수 있습니다.
.
주요 정보 및 예상 결과
상단의 상세결과[Detailed Results] 창에서는 프로젝트의 주요 정보와 예상 결과를 확인할 수 있습니다. 각 항목의 의미는 다음과 같습니다.
(참고1)입력 데이터[Input data]
프로젝트의 기본 정보와 설계 위치에 관한 데이터입니다.
1. 프로젝트명[Project name]: 설계 작업의 이름으로, 프로젝트를 구분하는데 사용됩니다.
2. 위치[Location] 및 기상데이터[Weather data]: 태양광 시스템이 설치될 지역의 좌표와 기상데이터 출처를 나타냅니다.
3. 수평선의 평균 고도[Horizon average altitude]: 설치 지역의 수평선 정보를 나타냅니다.
.
(참고1)매개변수[Parameters]
설계에서 사용된 시스템의 주요 구성요소와 관련된 정보입니다.
1. 설치 면적[Area]: 태양광 모듈이 설치될 총 면적을 제곱미터(㎡)로 표시합니다.
2. 모듈 비용[Module cost]: 모듈의 대략적인 단가이며, 참고용으로 실제 비용과 차이가 있습니다.
3. 기술[Technology]: 모듈의 기술 유형(단결정, 다결정 등)을 표시합니다.
.
(참고1)상세결과[Detailed Results]
시스템의 성능과 경제성을 평가할 수 있는 항목입니다.
1. 최대 출력 용량[Nominal power]: 설치된 태양광 모듈의 공칭 전력을 나타냅니다.
2. 연간 에너지 생산량[Annual yield]: 시스템이 1년 동안 생산할 것으로 예상되는 총 에너지량(kWh)을 나타냅니다.
3. 투자 비용[Investment cost]: 시스템 설치에 필요한 대략적인 총 비용으로, 실제 비용과 차이가 있어 참고만 하시면 됩니다.
4. 에너지 비용[Energy cost]: 단위 전력 생산 비용을 나타낸 것으로, 실제 비용과 차이가 있어 참고만 하시면 됩니다.
.
일사량 데이터
해 모양 아이콘을 선택하면 태양광 시스템의 일사량 데이터를 자세히 확인할 수 있습니다.
(참고2)수평면에서의 일사량[Global Horizontal Irradiance]
지구 표면에 수평으로 위치한 평면이 하루 동안 받는 태양 복사 에너지의 총량입니다.
이 값은 기상 데이터에서 직접 제공되며, 태양광 모듈이 설치되지 않은 상태의 기본 일사량을 의미합니다.
.
(참고2)경사면에서의 일사량[Global Irradiance on Tilted Plane]
실제 태양광 모듈이 설치된 경사면에서 받는 태양 복사 에너지의 총량을 나타냅니다. 이 값은 수평면 일사량 데이터를 기반으로, 모듈의 경사각과 방위각을 반영하여 계산됩니다.
일반적으로 태양광 모듈이 태양을 향하도록 최적의 각도로 설치되기 때문에, 경사면에서의 일사량은 수평면보다 높게 나타나는 경우가 많습니다.
.
발전량 데이터
그래프 모양 아이콘을 선택하면 발전량에 대한 결과를 확인할 수 있습니다.
(참고3)그래프의 구성
x축: 1월부터 12월까지의 달(Month)을 나타냅니다.
y축: 태양광 시스템이 각 달 동안 생산한 에너지의 양(kWh)을 나타냅니다.
막대: 매월의 예상 에너지 출력을 나타냅니다.
.
(참고3)그래프의 주요정보
월별 에너지 출력: 그래프의 높이를 통해 각 달의 태양광 발전량을 쉽게 확인할 수 있습니다. (여름철 발전량 막대 높이 > 겨울철 발전량 막대 높이)
연간 총 발전량: 그래프의 우측 상단에 연간 총 에너지 출력량(kWh/year)이 표시됩니다. 이 값은 시스템이 1년동안 생산할 수 있는 전기량을 나타냅니다.
.
월별 데이터
표 모양 아이콘을 선택하면 월별 태양광 발전량 결과를 볼 수 있습니다.
(참고4)주요 구성 정보
수평면 일사량[Global Horizontal Irradiance, kWh/㎡/월]
– 수평으로 놓인 면이 월별로 받을 수 있는 평균 태양 복사 에너지입니다.
집광면 일사량[Global Irradiance on Tilted Plane, kWh/㎡/월]
– 태양광 패널이 경사면에 설치되었을 때 받을 수 있는 태양 복사 에너지입니다.
– 패널의 경사각, 방위각 및 지역 조건을 반영하여 계산됩니다.
시스템 출력 에너지[Energy Output, kWh/일]
– 태양광 발전 시스템이 하루 동안 생성하는 평균 에너지입니다.
– 일사량 및 패널 효율 등을 종합적으로 고려해 도출된 값입니다.
시스템 출력[System Output, kWh]
– 월별 총 에너지 생산량을 나타냅니다.
.
경제성 데이터
돈 모양 아이콘을 선택하면 비용(경제성) 평가 결과를 볼 수 있습니다(참고5).
PVsyst의 비용 분석 도구는 시스템 설계 단계에서 대략적인 방향성을 제공하지만, 구체적인 재무 분석은 전문 경제성 분석 툴과 실제 견적 데이터를 사용하여 진행하는 것이 좋습니다.
.
